    PA1000功率分析仪 泰克

    发布时间:2023-08-06    浏览次数:313

    泰克 PA1000 是一种单相、单通道功率分析解决方案,经过优化用于根据国际标准进行快速、高效和准确的功耗分析。 凭借其紧凑的外观、类似于 DMM 的用户界面,图形显示和强大的软件,用户可以快速可视化、分析和记录下一代设备的功耗效率,包括备用电源测量和谐波分析。

    关键规格

    1 MHz 带宽
    5 mW 备用电源测量
    50 次谐波​分析(标配)
    +/- 0.04% 基本精度
    20 µA 到 20 Arms 直流输入
    1 V 到 600 Vrms(2 类)电压输入
    USB、LAN 和 GPIB 接口(标配)
    三年保修
    至关重要的调研工作台功率测量工具

    对 IEC/EN 61000-3-2 / 4-7 进行谐波分析(50 次预一致性​分析)
    对 IEC 62301 / EN 50564 进行备用电源分析(低至 5mW 的全一致性测试)
    支持对 CE、EnergyStar、CEC、SPEC Power®、1、CQC-3146 和 NOM-32-ENER-2013 等进行其他测试
    通过 1M 样本/秒连续采样执行瞬态分析
    测量电压、电流、功率、VA、WHr、THD、PF、CF 等
    便利的前面板香蕉插头输入、彩****形显示和 PWRVIEW 软件,用于简化使用和提升工作效率
    选配的信号测试盘简化被测设备与 PA1000 之间的交流电源线连接
    1 Spec Power® 是 Standard Performance Evaluation Corporation (SPEC) 的注册商标

    应用

    以下方面的电源、能量、备用电源和谐波测量:

    电源和 UPS
    LED 驱动器/灯光
    无线充电
    消费电子
    家用设备
    计算机和 IT 设备
    变流器和变压器
    电池充电器
    全面的功耗分析

    现今,大多数交流供电的电子和机电产品都有其必须遵守的政府或消费者效率法规。 PA1000 通过为单相功耗分析提供全面的台式解决方案,简化证明设计符合这些要求的过程。 使用标配前面板输入插头和选配信号测试盘简化与被测设备的连接,然后使用免费的 PWRVIEW 软件分析和记录结果。

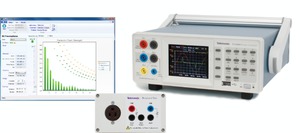

    利用 PA1000、选配信号测试盘和免费的 PWRVIEW 软件轻松准确地测量谐波性能和备用电源等
    可视化信号

    PA1000 上的彩****形显示提供测量值、谐波条形图、波形、能量集成图等的直观读数。 使用菜单驱动的界面和软键可轻松进行设置。

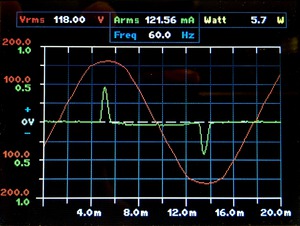

    全彩色波形显示

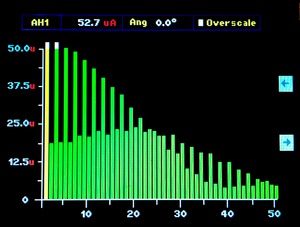

    谐波条形图显示模式

    分析数据

    PA1000 采用 50​ 次谐波分析作为标配功能。除其它功率参数外, 还可以同时分析谐波、THD 等相关测量。

    PA1000 的免费 PWRVIEW 软件支持:

    实时查看测量数据和系统不确定性,包括波形和趋势图等。
    创建和应用为任何参数的简化通过/失败测试而定义的限制,包括基于用户定义的数学函数的参数。
    使用向导驱动的界面,通过单击几下即可针对关键应用自动执行仪器设置、数据收集和报告生成。
    与多个 PA1000 仪器进行通信,以计算功率效率和其他参数。
    IEC 61000-3-2 / 4-7 电流谐波,预一致性测试。
    IEC 62301 / EN 50564 备用电源,全一致性测试。

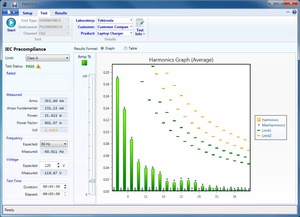

    IEC 61000-3-2 电流谐波测试

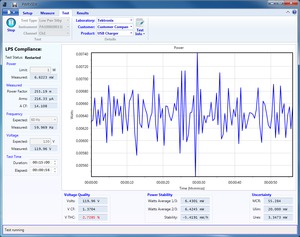

    利用实时不确定性和稳定性测量进行 IEC 62301 备用电源测试

    记录结果

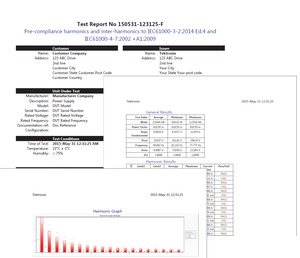

    PWRVIEW 软件可以为 IEC 61000-3-2 和 4-7 谐波(预一致性)或 IEC 62301 备用电源(全一致性)自动生成格式化测试报告。 这些测试报告包括通过/失败结果、数据表、图形等所有用于证明设计性能并确保一致性测试实验室中的结果成功所需的内容。

    技术数据
    电压量程和电流量程
    电压量程 1000 Vpeak、500 Vpeak、200 Vpeak、100 Vpeak、50 Vpeak、20 Vpeak、10 Vpeak 电流量程(20 A 分流器) 100 Apeak、50 Apeak、20 Apeak、10 Apeak、5 Apeak、2 Apeak、1 Apeak、0.5 Apeak、0.2 Apeak、0.1 Apeak 电流量程(1 A 分流器) 2.0 Apeak、1.0 Apeak、0.4 Apeak、0.2 Apeak、0.1 Apeak、0.04 Apeak、0.02 Apeak、0.01 Apeak、0.004 Apeak、0.002 Apeak
    测量精度 – 电压
    电压精度,VRMS (45 Hz ~ 850 Hz) ± 0.04% 的读数 ± 0.04% 的范围 ± 0.005 V 电压精度,VRMS(10 Hz ~ 45 Hz、850 Hz ~ 1 MHz,典型值)
    ± 0.1% 的读数 ± 0.1% 的范围 ± (0.02*F)% 的读数 ± 0.05 V

    电压精度,DC(典型值) ± 0.1% 的读数 ± 0.1% 的范围 ± 0.05 V 共模效应(典型值)
    100 V,100 kHz < 500 mV

    测量精度 – 电流
    电流精度,ARMS (45 Hz ~ 850 Hz) 1
    ± 0.04% 的读数 ± 0.04% 的范围 ± (1.8 µV/Zext)

    电流精度,ARMS(10 Hz ~ 45 Hz、850 Hz ~ 1 MHz,典型值)
    ± 0.1% 的读数 ± 0.1% 的范围 ± (0.02*F)% 的读数 ± (50 µV /Zext)

    电流精度,DC(典型值)
    ± 0.1% 的读数 ± 0.1% 的范围 ± (100 µV/Zext)

    电流 – 峰值涌入精度(100 Apeak 范围)
    2% 的量程 ± 20 mA

    共模效应(典型值)
    100 V,100 kHz,20 A 分流器 < 15 mA

    100 V,100 kHz,1 A 分流器 < 500 μA

    100 V,100 kHz,外部分流器 < 40 mV

    1 偏移在以下情况下有效:低带宽、带有内部分流器和执行手动清零后。 在低带宽和带有外部分流器的情况下,偏移为 10 µV/Zext。

    测量精度 – 频率
    频率 (10 Hz – 20 kHz) 0.1% 的读数,信号峰值在 DC 电平以上扩展 10%,在 DC 电平以下扩展 10% 频率 (20 kHz – 1 MHz) 0.1% 的读数,信号峰值在 DC 电平以上扩展 25%,在 DC 电平以下扩展 25%
    测量精度 – 功率
    功率精度
    ± 0.075% 的读数 ± 0.075% 的范围(PF=1,45 ~ 850 Hz)

    VA 精度 (Vrms精度 x Arms) + (Arms精度 x Vrms) 无功功率精度(典型值)

    PF 精度
    Cos θ -cos [ θ± ( Vh1 ph.err± Ah1 ph.err)] ± 0.002

    测量精度 – 谐波幅度和相位(典型值)
    电压谐波幅度(10 Hz 到 480 kHz) ± 0.02% 的读数 ± 0.1% 的范围 ± (0.04*F)% 的读数 ± 0.05 V 电压谐波相位 ± 0.04 ± [ 0.01 * (V范围 / V读数 )]± (0.1 / V范围)± (0.005 *F ) 电流谐波幅度(10 Hz 到 480 kHz) ± 0.2% 的读数 ± 0.1% 的范围 ± (0.04*F)% 的读数 ± (50 µV /Zext) 电流谐波相位 ± 0.04 ± [0.01 * (A范围 / A读数)] ± (0.001 / A范围 * Zext) ± (0.005 *F)
    物理特点
    外观尺寸 毫米 英寸
    高度 102 4.0
    宽度 223 8.7
    厚度 285 11.2
    重量 千克 磅
    净重(没有线束时) 3.2 7.0
    温度 C 华氏度
    工作 0 ℃ 到 +40 ℃ +32 °F 到 +102 °F
    非工作 -20 ℃ 到 +60 ℃ -4 °F 到 +140 °F
    注:

    所有额定精度都基于最小 30 分钟的预热期。

    Zext 是所使用的外部分流器阻抗,且必须低于或等于 10 欧姆。

    如果没有测量到频率,则出于准确度目的,信号被视为直流。

    F 为被测频率,以 kHz 为单位。 在谐波情况下,F 表示谐波频率。

    在低带宽情况下和执行手动清零后,规格从范围的 1 到 100% 有效。 低于 1% 的值为典型值。

    在高带宽情况下,当信号大于范围的 10% 时规格有效。

    当谐波大于范围的 2% 时,谐波规格始终有效。

    校准期间的测量条件: 除非另外指明,否则采用仪器默认设置,对 V 和 I 输入应用正弦波,30 分钟预热,环境温度为 23 ℃ ±5 ℃。
